Odciąg trocin, znany również jako system odpylania, jest urządzeniem lub instalacją używaną do zbierania i usuwania trocin, pyłów i innych odpadów z procesów przemysłowych, szczególnie związanych z obróbką drewna, takich jak cięcie, struganie, frezowanie czy szlifowanie.

Głównym celem odciągu trocin jest zapobieganie rozprzestrzenianiu się drobnych cząstek pyłów i trocin w miejscu pracy. Są one nie tylko niebezpieczne dla zdrowia pracowników, ale także mogą stanowić zagrożenie pożarowe w zakładzie. System odciągu usuwa te zanieczyszczenia z powietrza, poprzez zasysanie ich w specjalne rury lub kanały, a następnie przekierowanie ich do filtra lub separatora, który oddziela cząstki od powietrza. Następnie oczyszczone powietrze może być wypuszczane na zewnątrz lub ponownie cyrkulowane w miejscu pracy.

Główne cechy odciągu:

ATC 3 10

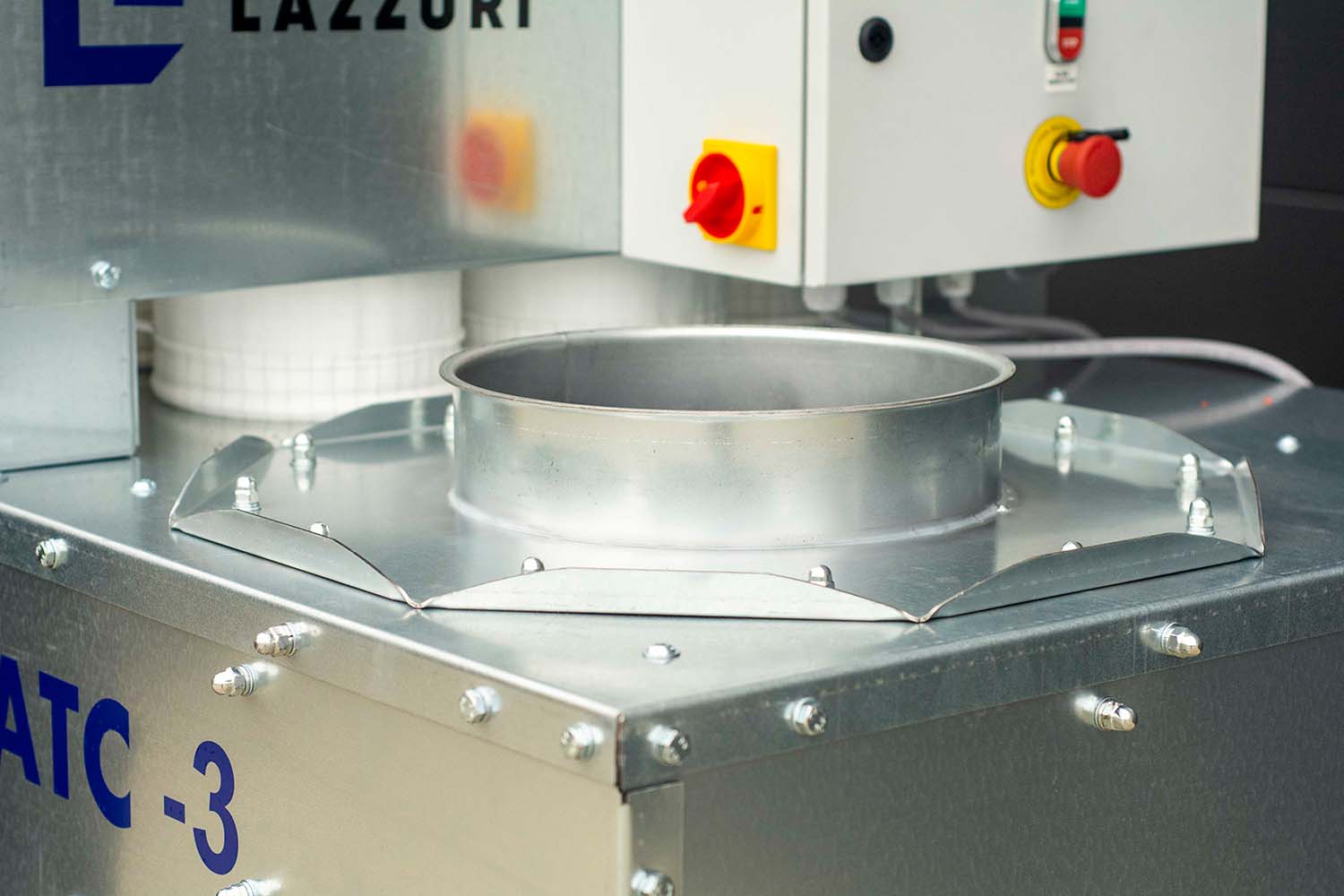

KRÓCIEC ODCIĄGOWY

Króciec odciągowy o średnicy 250/300 mm zapewnia najwyższą wydajność pracy odciągu.
ATC 3 4

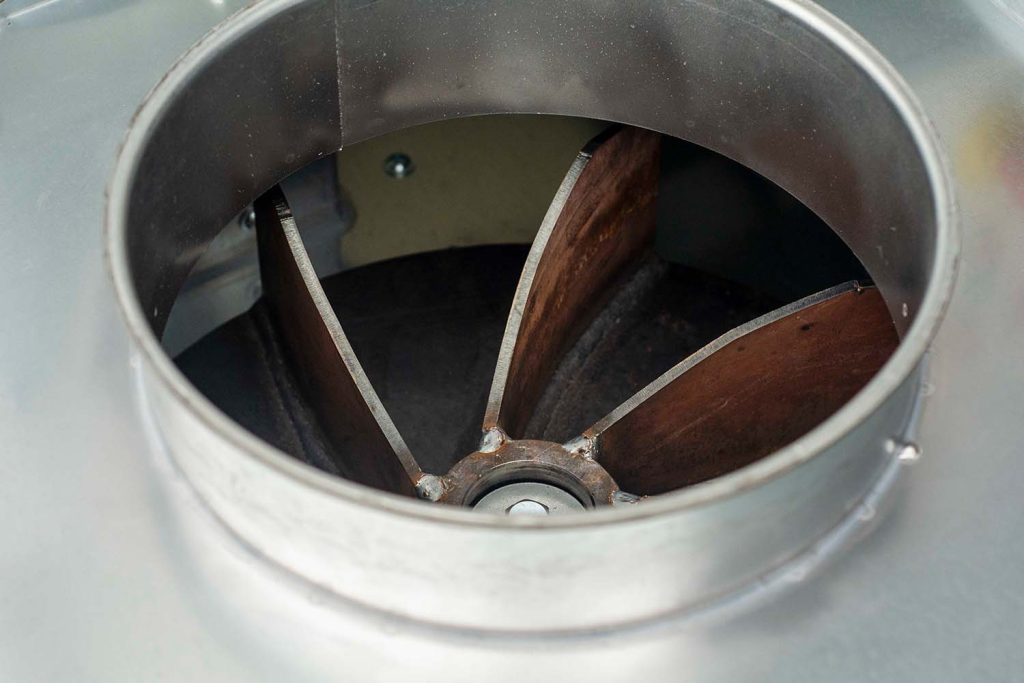

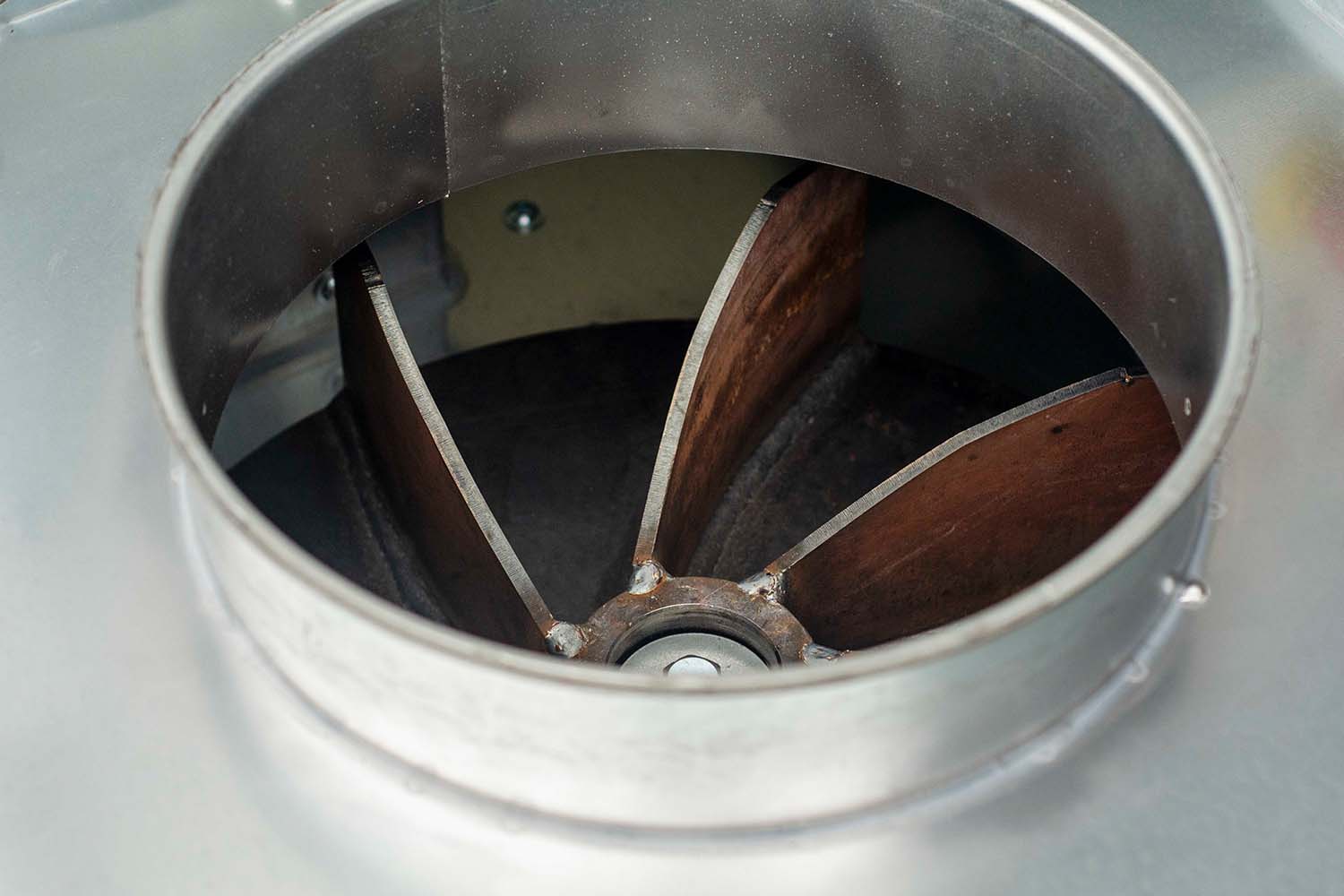

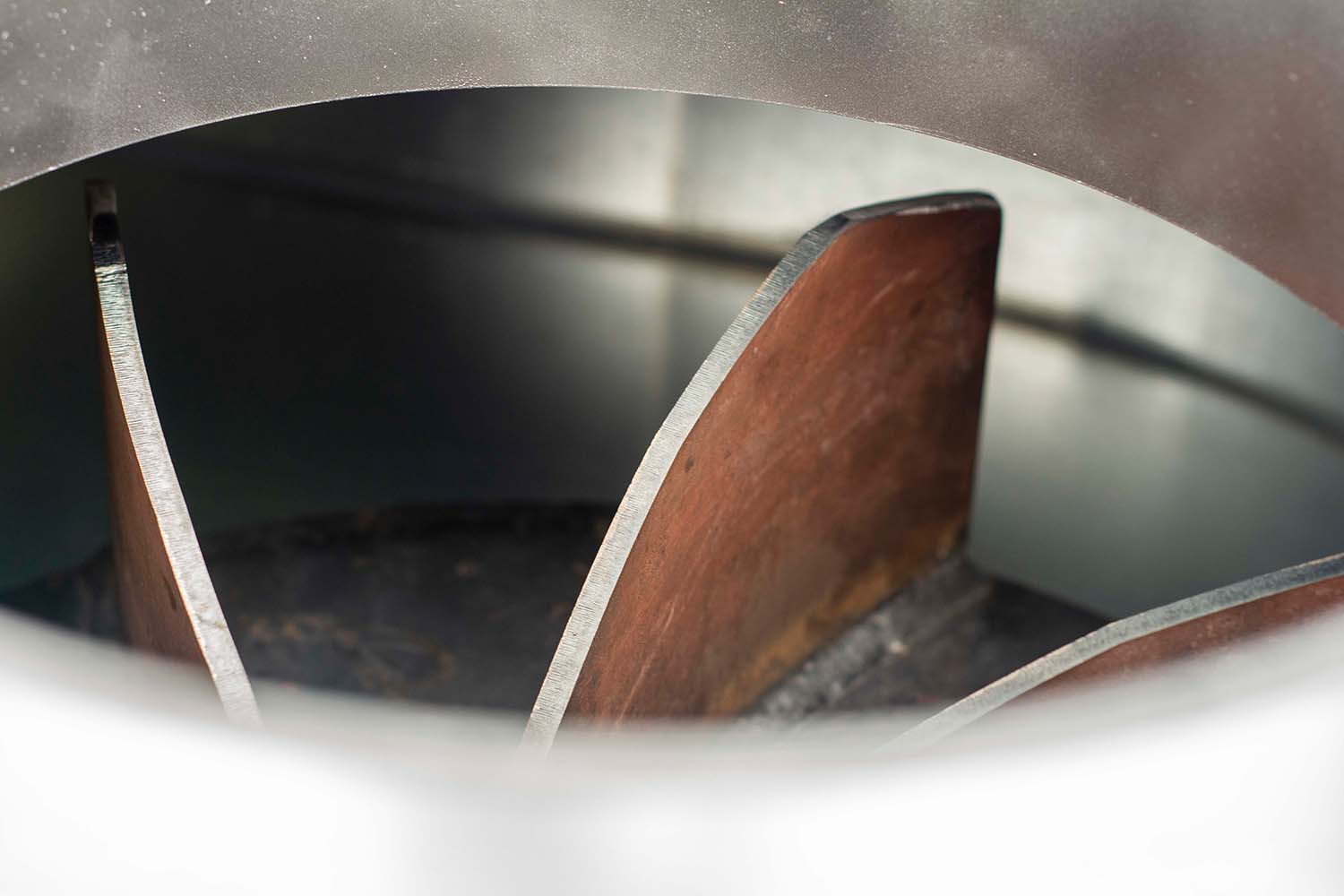

TRWAŁY WIRNIK

Masywne łopatki wirnika spawane są po całej powierzchni. Części te wykonuje się ze stali HARDOX, (grubości 6 mm), odpornej na ścieranie.
ATC 3 5

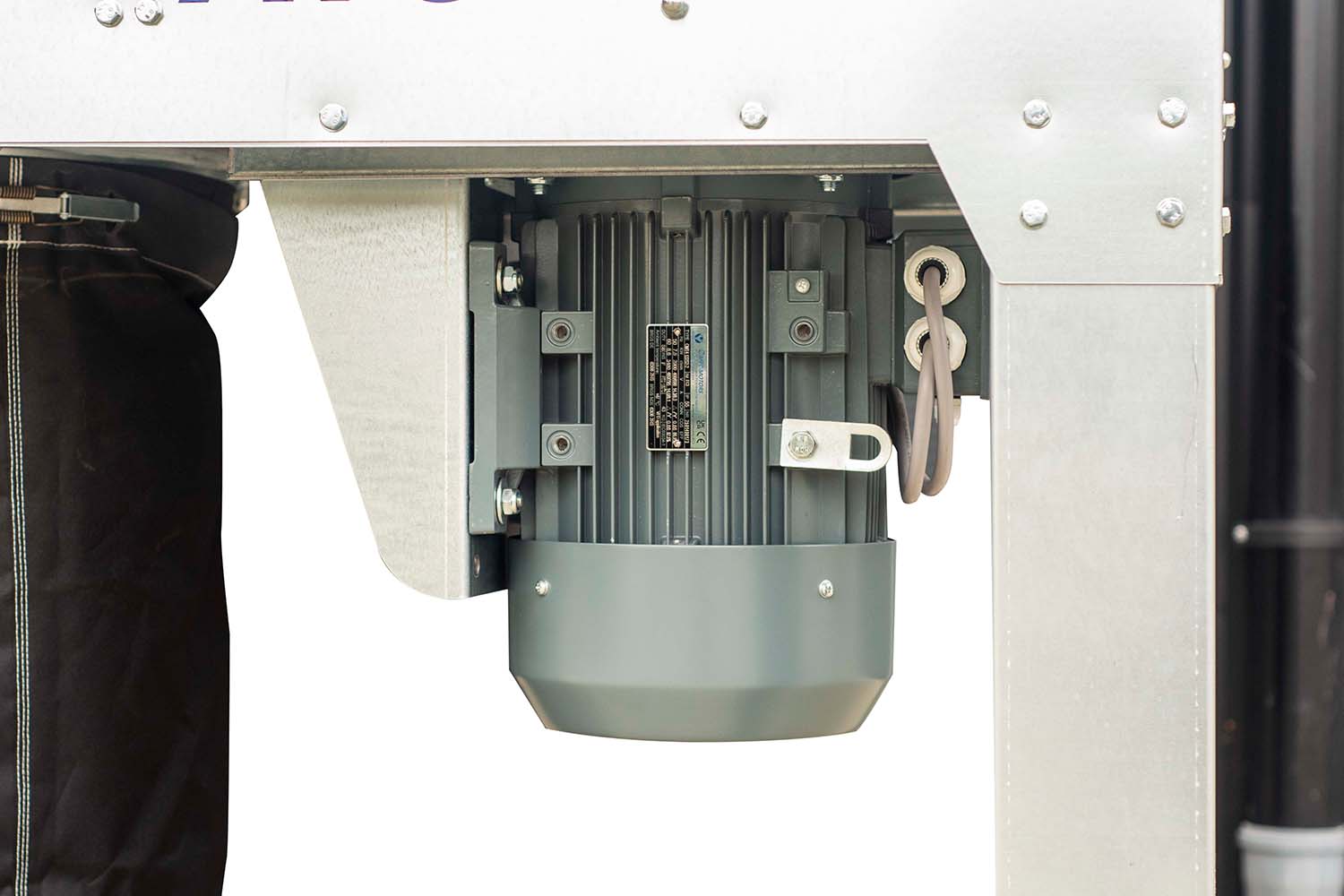

SILNIK 5,5/ 7,5 kW

Do wyboru są dwa warianty odciągu – z silnikiem o mocy 5,5 kW lub 7,5 kW
ATC 3 2

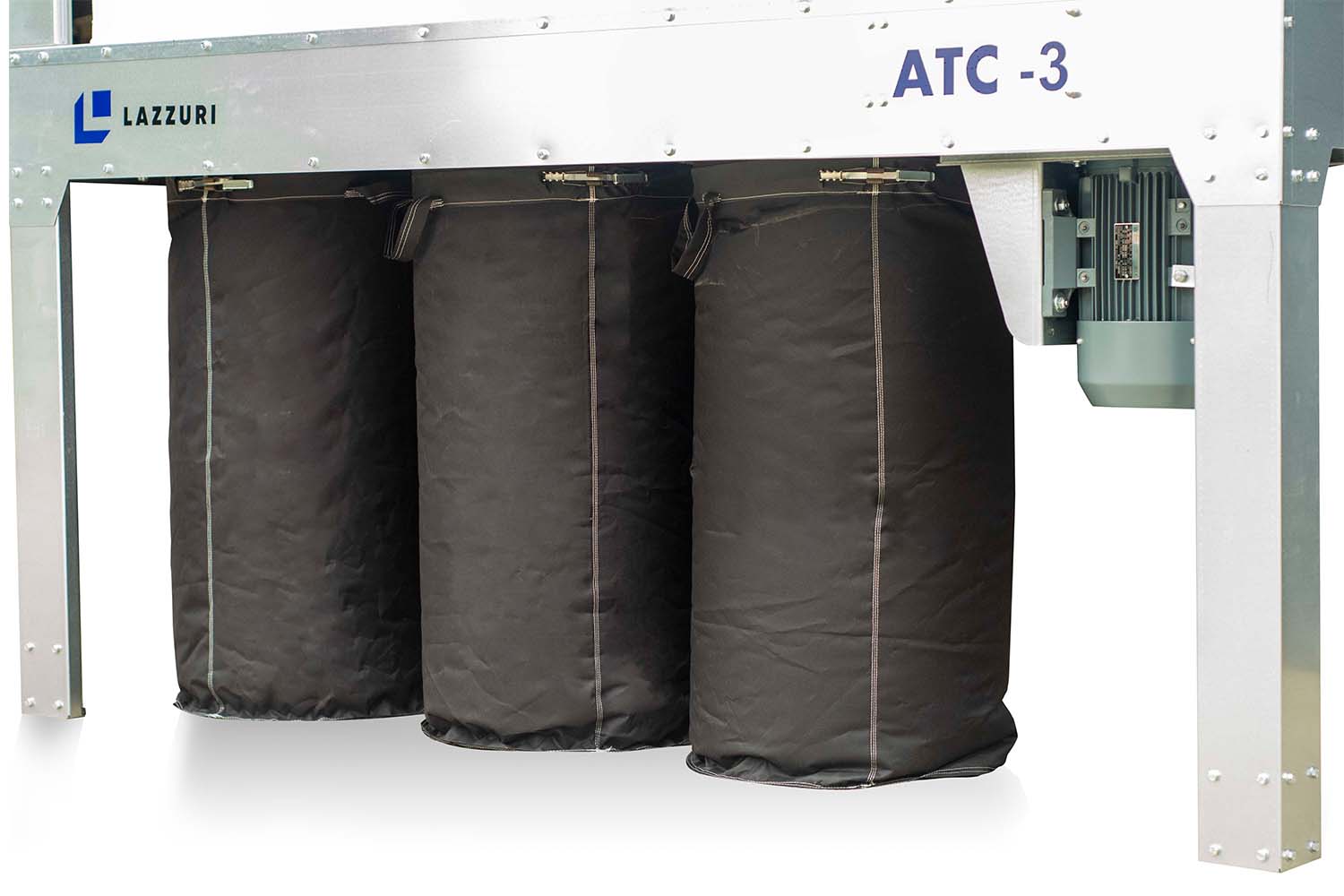

TRZY WORKI ZBIERAJĄCE

Worki zbierające o pojemności 188 litrów każdy zapewniają wydajność dla każdego warsztatu, nawet podczas ciągłej obróbki.
ATC 3 9

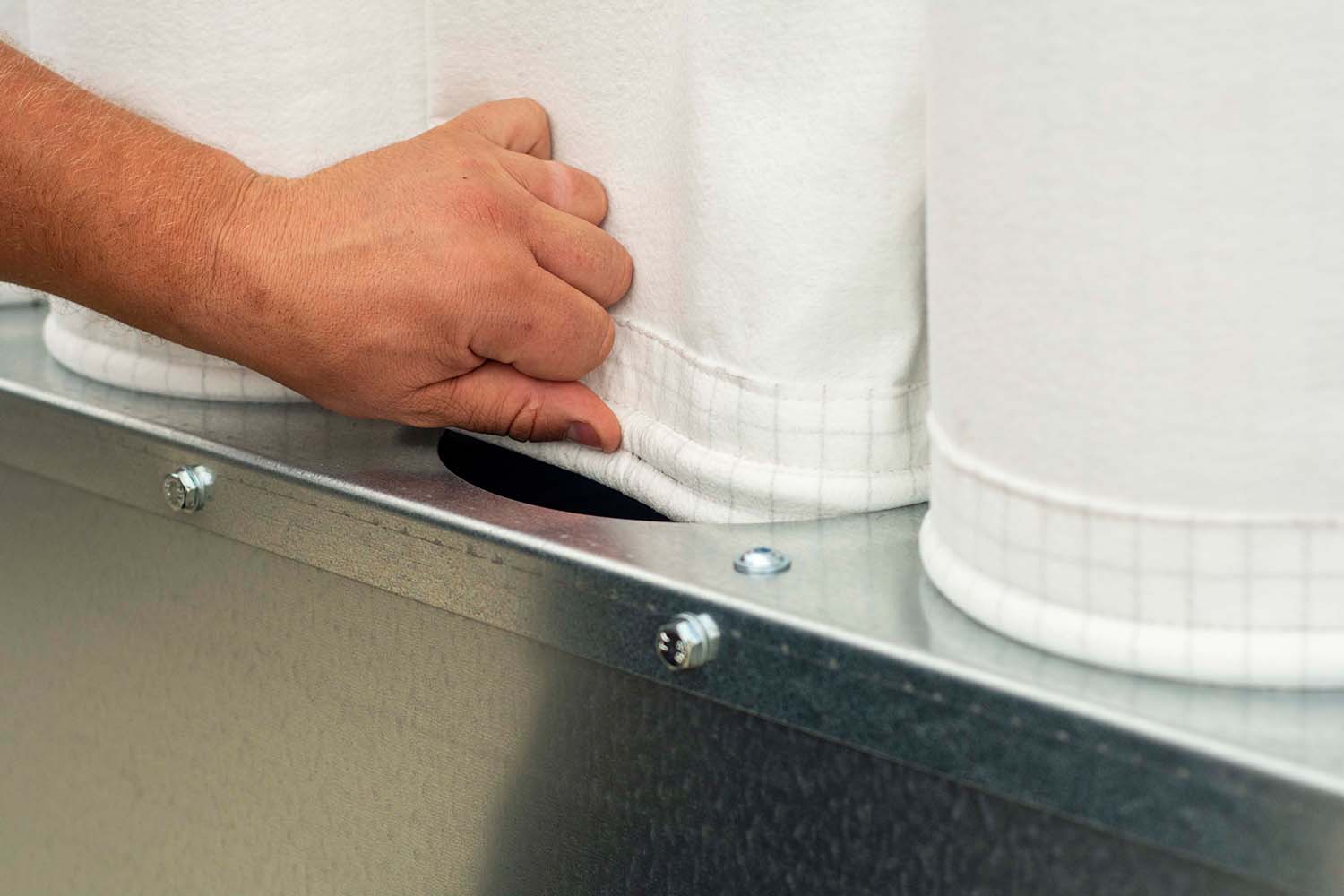

WYDAJNE WORKI FILTRACYJNE

30 worków górnych daje doskonałą filtrację, w odróżnieniu do zwykłych 3 płóciennych worków. Średnica każdego filtra 200 mm, długość 2000 mm.

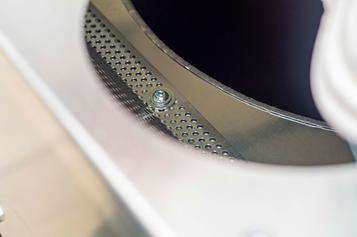

08

SOLIDNE MOCOWANIA

Solidne śruby mocujące gwarantują stabilność urządzenia przez cały czas użytkowania.

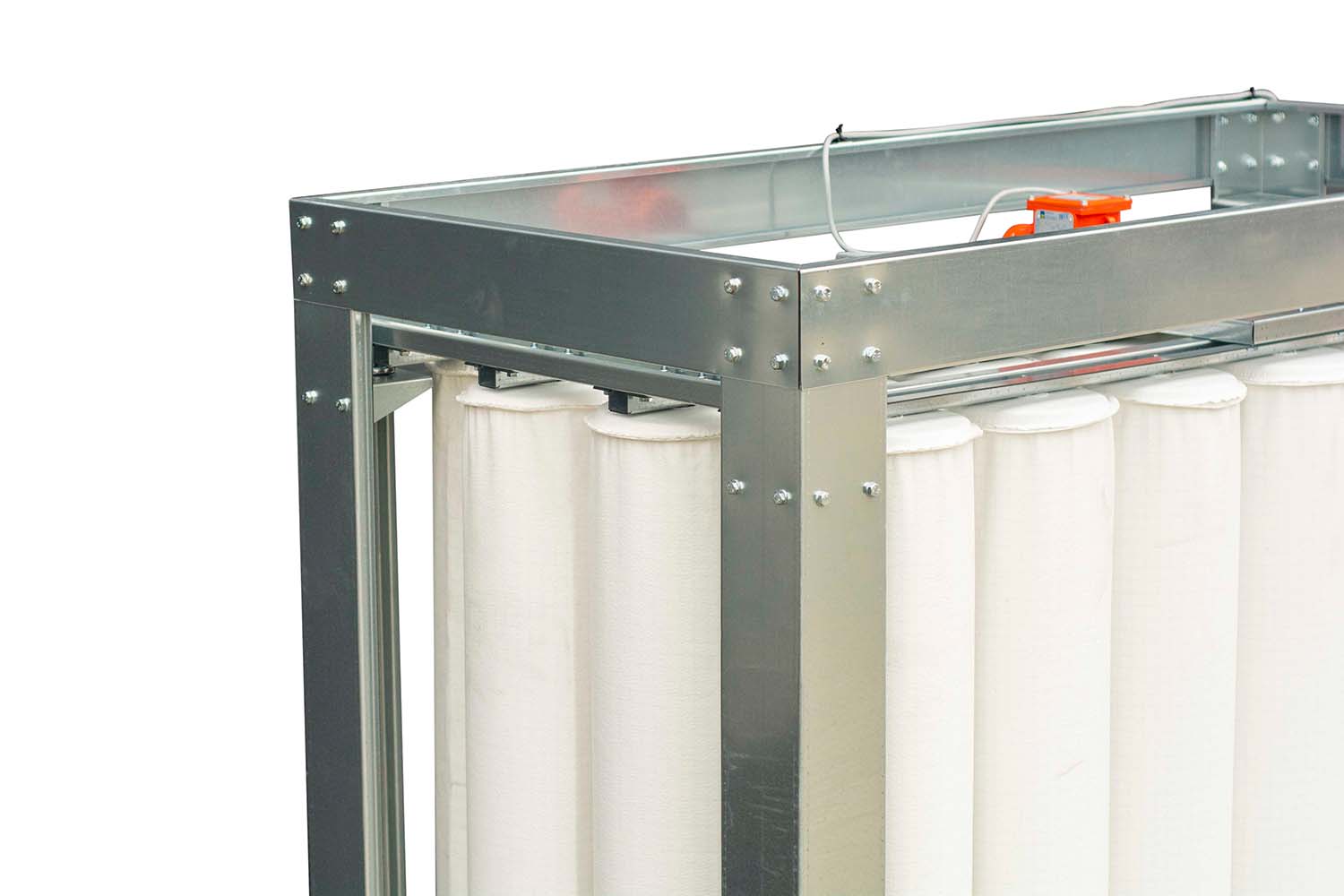

ATC 3 6

SILNIK WIBRACYJNY

Uruchomienie silnika wibracyjnego wywołuje otrząsanie worków filtracyjnych, dzięki czemu po skończonej pracy nie zalegają w nich pozostałości pyłów.
ATC 3 7

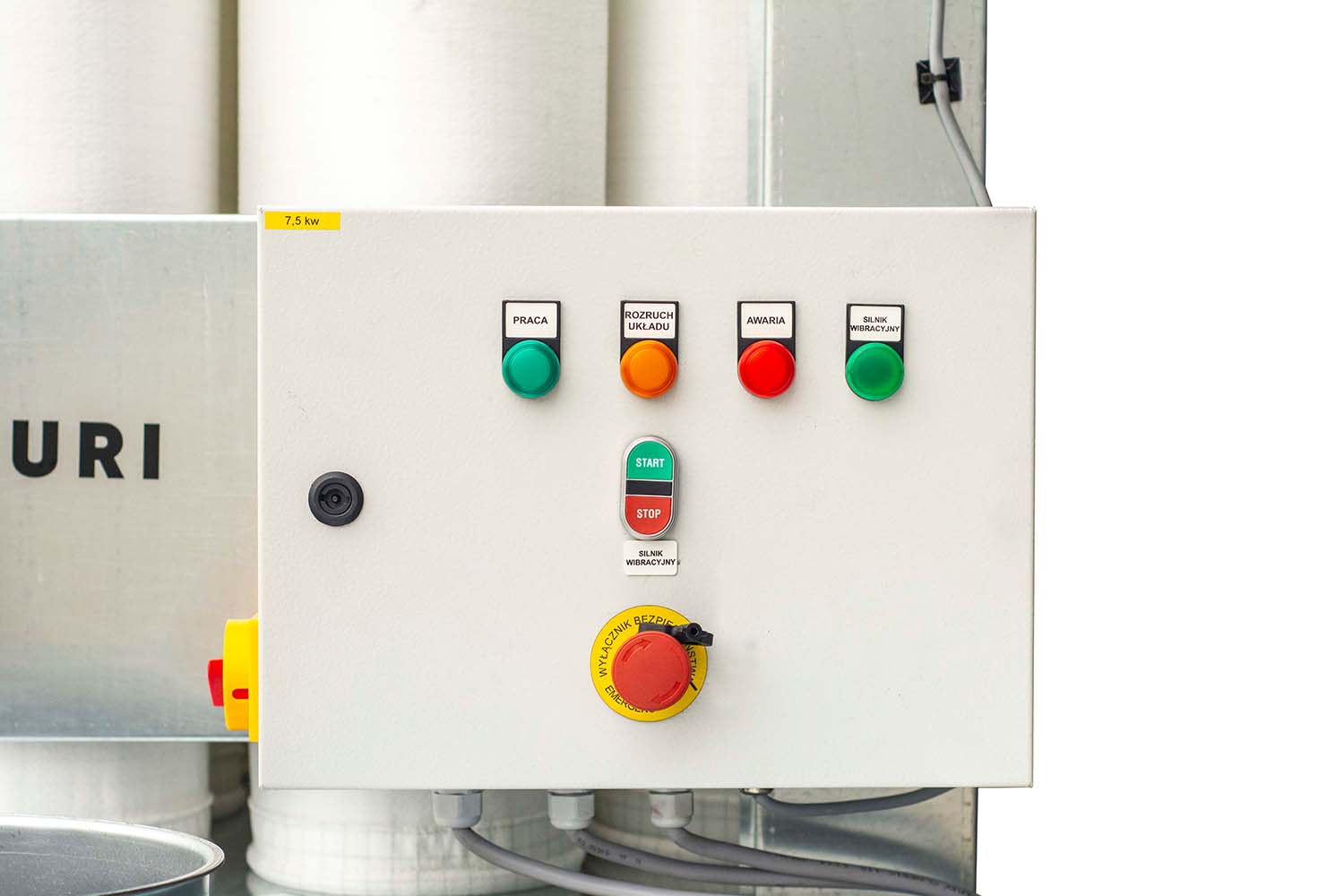

SZAFKA STEROWNICZA

Szafka sterownicza z wyłącznikiem awaryjnym na bocznej ścianie odciągu pozwala na wygodną obsługę urządzenia.

Parametry techniczne:

ModelATC-3 – silnik 5,5 kWATC-3 – silnik 7,5 kW
Wydajność6 000 m³/h7 500 m³/h
Przepływ powietrza34 m/s30 m/s
Max. sprężenie3 500 Pa3 100 Pa
Worki filtrujące30 szt.30 szt.
Średnica króćca ssawnego1 × fi 250 mm1 × fi 300 mm
Worki zbierające3 szt.3 szt.
Hałas88 dB88 dB
WłącznikOn / OffOn / Off
Napięcie400 V IP54400 V IP54
Silnik wentylatora5,5 kW7,5 kW
Wymiary (dł. × szer. × wys.)244 × 90 × 340 cm244 × 90 × 340 cm
Waga250 kg250 kg

Orurowanie:

Ze względu na gabaryty i wysoką wydajność ATC- 3 oferowany jest jako centralny odciąg dla kilku urządzeń, w związku z czym nie przedstawiamy spersonalizowanej oferty orurowania

Korzyści z instalacji odciągu trocin:

  • zapewnienie ochrony zdrowia, w szczególności układu oddechowego, pracowników poprzez eliminację niebezpiecznych cząstek pyłów i trocin
  • utrzymanie czystego i bezpiecznego środowiska pracy wpływa na poprawę wydajności i efektywności procesów produkcyjnych, niwelując awaryjność maszyn i zwiększając trwałość narzędzi
  • wpływ na poprawę jakości końcowych produktów, eliminując możliwość osiadania drobnych cząstek na powierzchniach.
