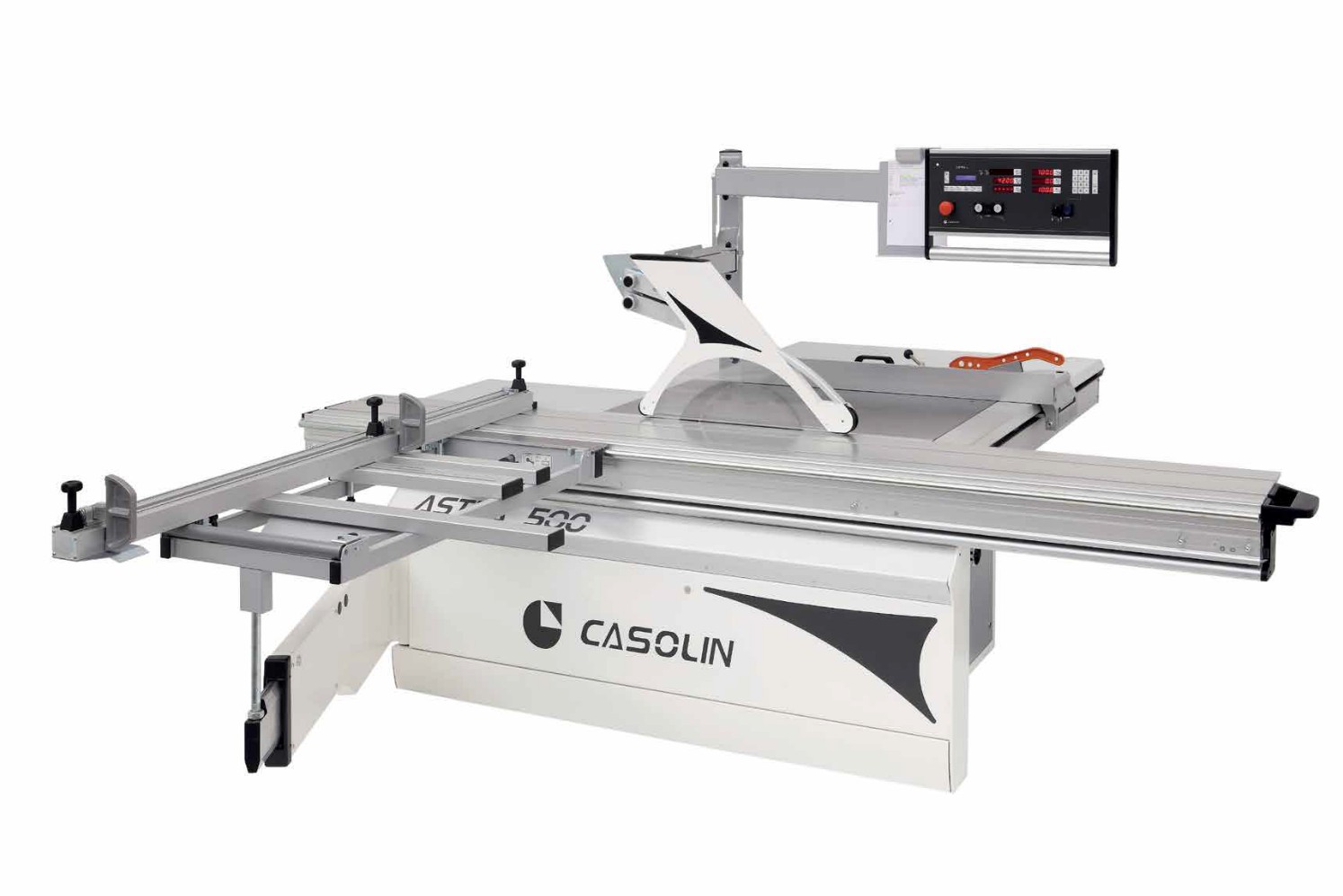

Piła formatowa Casolin ASTRA 500 wyposażona jest w szereg udogodnień pozwalających na bezpieczną, sprawną i precyzyjną pracę.

Pozycjoner z dużym czerwonym wyświetlaczem i dotykowymi klawiszami, z 5 kontrolowanymi osiami, podnoszeniem i pochylaniem piły, podnoszeniem i ustawianiem jednostki nacinającej oraz prowadnicą równoległą
Wiszący panel sterowania
Cyfrowy pomiar wysokości cięcia
Powiększony aluminiowy stolik tylny 1300 mm
Liniał równoległy 1300 mm sterowany elektrycznie z podporą

Podstawowe wyposażenie maszyny:

Pochył ostrza 0^o – 45^o
Wózek poprzeczny ruchomy na 8 rolkach z anodyzowanego aluminium, o wymiarach 400 x 3200 mm
Zmotoryzowany ruch tarczy (podnoszenie i pochył)
Zmotoryzowany ruch podcinaka (pdnoszenie i pochył) (opcja)
Automatyczny przełącznik gwiazda/ trójkąt
Wyłącznik awaryjny
Zasilanie 400V –3 fazowe – 50 Hz
Silnik główny 5,5 kW z hamulcem elektromagnetycznym
Cyfrowe wyświetlanie prędkości
Elektryczny wyświetlacz cyfrowy pochyłu piły od 0^o do 45,5^o z automatycznym powrotem do 0^o
Osłona tarczy z ruchomym ramieniem umożliwiającym jej wyłączenie
Liniał do cięć kątowych
Ramię teleskopowe z prowadnicą liniową (patent Casolin)
Wysokość cięcia przy tarczy 550 mm – 200 mm (dla pił bez podcinaka)
Wysokość cięcia przy tarczy 500 mm – 175 mm
Wysokość cięcia przy tarczy 500 mm, przy pochyle 45^o – 121 mm
Maksymalna szerokość cięcia poprzecznego dla długich paneli: 980 mm

Główne cechy techniczne nowej prowadnicy równoległej:

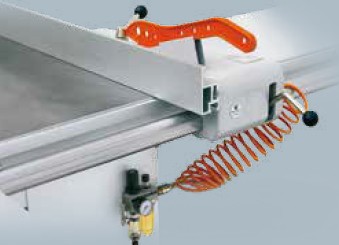

Ruch liniału równoległego na łożysku powietrznym (PATENT CASOLIN): bardzo łatwe przesuwanie praktycznie bez żadnego tarcia.
System samoczyszczący i samosmarujący: brak konieczności konserwacji. Dzięki zastosowaniu kombinacji powietrza i oleju pneumatycznego liniał pozostaje czysty, a jednocześnie chroniony przed zanieczyszczeniami.
Czyszczenie liniału i skali metrycznej: podczas ruchu liniału zarówno prowadnica, jak i skala metryczna są stale czyszczone strumieniem powietrza, co zapewnia zawsze wyraźny odczyt wymiarów.

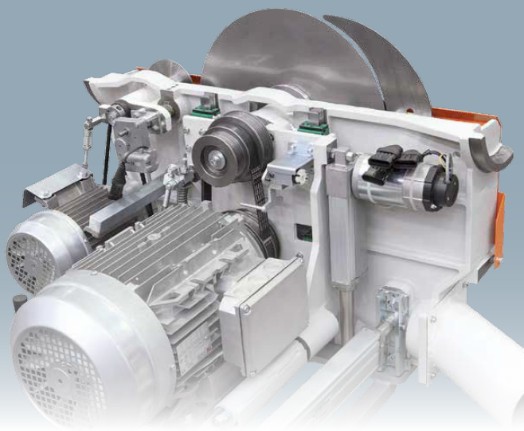

Agregat piły pochylany w zakresie od 0 do 45,5 stopnia, w całości wykonany z żeliwa, z bardzo głęboką konstrukcją umożliwiającą zastosowanie tarcz o dużej średnicy – do 550 mm, z usprawnionym odprowadzaniem trocin.

Aby zapewnić bardzo sztywne połączenie, ruch podnoszenia trzpienia tarczy odbywa się na prowadnicach liniowych i łożyskach kulkowych obiegowych. Nawet łożyska wału tarczy, zamontowane w dużej odległości od siebie, przyczyniają się do poprawy precyzji i eliminacji drgań piły tarczowej, a także zwiększają trwałość ostrza nawet w zapylonym środowisku.

Przeniesienie napędu za pomocą przewymiarowanego pasa wielorowkowego zapewnia wysoką trwałość paska.

Standardowo: system szybkiego mocowania piły – Easy Fix.

Silniki elektryczne do podnoszenia i pochylania piły, a także do podnoszenia i ustawiania nacinaka są w pełni wodoodporne, fabrycznie nasmarowane na całe życie i bezobsługowe.

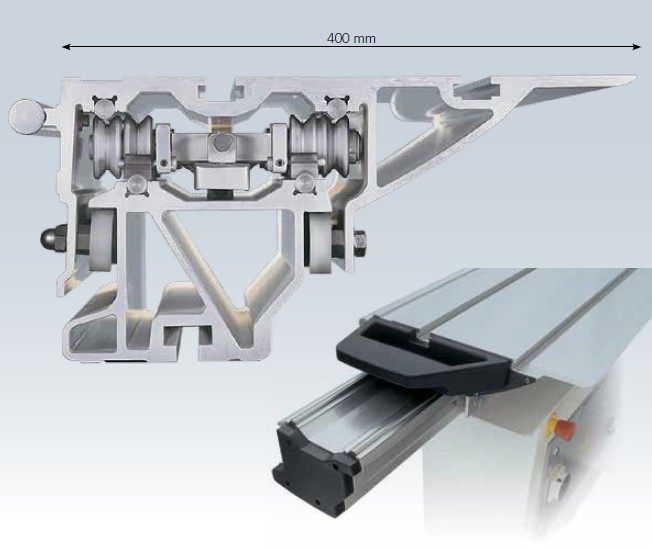

Nowa seria ASTRA500 jest wyposażona w wózek na rolkach, stanowiący najnowszą innowację techniczną na rynku.

Prowadnice wykonane ze specjalnej stali, osadzane metodą opatentowaną przez Casolin w procesie zimnej obróbki, gwarantują niezrównaną precyzję i liniowość cięcia – kluczowe cechy niezbędne w późniejszych procesach obróbki krawędziowej.

Specjalny kształt profilu oraz konstrukcja mechanizmu ruchu zapobiegają gromadzeniu się zanieczyszczeń i trocin, a wewnętrzne systemy czyszczące zapewniają stałą czystość prowadnic, nawet podczas pracy w trudnych warunkach (np. przy drewnie żywicznym), co przekłada się na wyjątkowo płynną pracę.

Precyzja prowadnicy jest gwarantowana z tolerancją +/- 0,025 mm na każdy metr długości. Znaczne rozmiary profilu oraz rolki o dużej średnicy zapewniają bezpieczne i stabilne podparcie nawet dla bardzo ciężkich elementów.

Dane techniczne:

Długość wózka	3200 mm
Średnica piły	300 – 500 mm
Obroty piły	3000/4200/5000 obr./min
Średnica trzpienia	30 mm
Moc silnika	5,5 kW
Średnica tarczy podcinaka	120 mm
Średnica trzpienia podcinaka	20 mm
Obroty podcinaka	8200 obr./min
Moc silnika podcinaka	0,75 kW
Waga netto	1 100 kg
Wymiary podstawowe maszyny z wózkiem 3200 mm	3300 x 1240 x 1350 mm
Wymiary maszyny ze zmotoryzowanym ramieniem i wózkiem 3200 mm	3300 x 2220 x 1350 mm

Wysokość cięcia

Z podcinakiem							bez podcinaka
Średnica tarczy (mm)	250	300	350	400	450	500	550
Wysokość cięcia przy pochyle 0^o (mm)	0 – 50	0 – 75	0 – 100	0 – 125	20 – 150	45 – 175	90 – 200
Wysokość cięcia przy pochyle 45^o (mm)	0 – 33	0 – 50	0 – 68	0 – 86	14 – 103	31 – 121	61 – 139

Liniał do cięć równoległych (opcjonalny), zalecany do cięcia długich, wąskich elementów na ruchomym wózku. Szybki w montażu. Może być również używany jako dodatkowa powierzchnia do podparcia obrabianych desek (RTP).

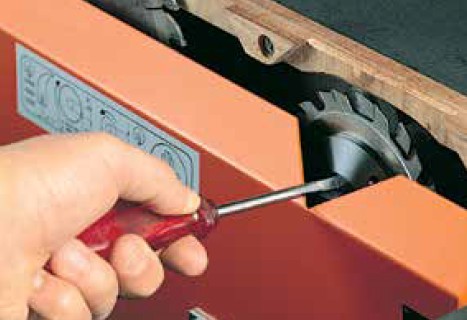

Podcinak z możliwością regulacji
2,8 – 3,6 mm

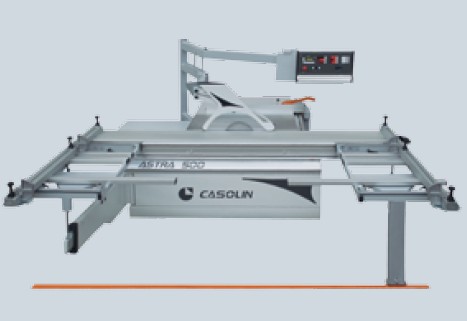

Podwójny wózek poprzeczny

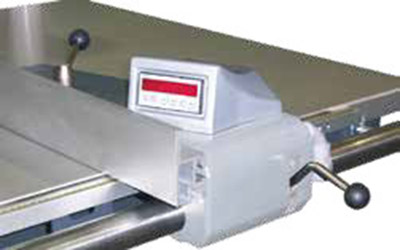

Cyfrowy liniał do cięć równoległych (RTPD)

Liniał równoległy z wyświetlaczem cyfrowym. Wyświetlacz wskazuje pomiar z dokładnością do 1/10 mm.

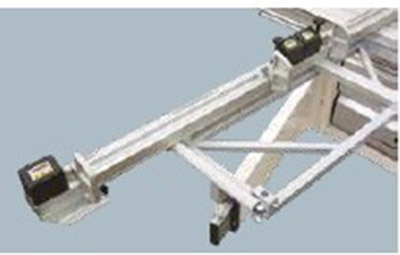

Cyfrowy pomiar na ramieniu teleskopowym z 3 wyświetlaczami w zestawie (DRT).

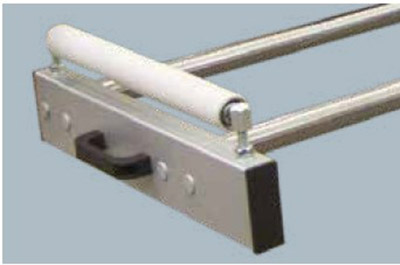

Teleskopowe powiększenie szerokości do wózka poprzecznego (PES)

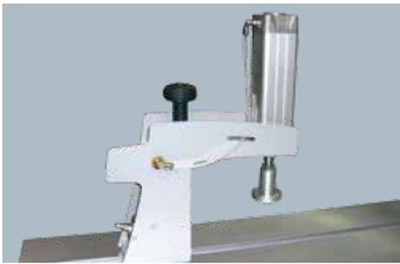

Pneumatyczne ramię dociskowe.

Wyposażenie dodatkowe:

TS690	Ekran dotykowy 10’’ z systemem Windows do sterowania podnoszeniem i pochyłem piły, podnoszeniem i ustawieniem podcinaka (opcjonalnie), liniałem równoległym i teleskopowym
F6001	Wersja tartaczna z piłą ø550 mm
TS690	Ekran dotykowy 10” z systemem Windows do programowania maszyny
C2,2	Wózek o długości 2200 mm
C2,6	Wózek o długości 2600 mm
C3,8	Wózek o długości 3800 mm
C4,3	Wózek o długości 4300 mm
C5,0	Wózek o długości 5000 mm
APC	Przycisk startu piły w wózku
INC2A	Podcinak sterowany w dwóch osiach CNC
RAP	Podcinak z regulacją szerokości cięcia (2,8- 3,6 mm) kompletny z piłkami
RAP1	Komplet (2 szt.) zapasowych piłek do podcinaka z regulacją szerokości cięcia
LAI	Piłka podcinaka o średnicy 120 mm
LUC	Lampka bezpieczeństwa w obszarze podcinaka
7,5KW	Silnik 7,5 kW
7,5KWF	Silnik 7,5 kW z hamulcem elektromagnetycznym
11KWF	Silnik 11 kW z hamulcem elektromagnetycznym
VOL	Specjalne napięcie
VOL	Napięcie jednofazowe
INV7.5KW	Silnik 7,5 kW z falownikiem 2000 – 6000 obr./min
INV11KW	Silnik 11 kW z falownikiem 2000- 6000 obr./min dla piły ø500 mm
INV11KW	Silnik 11 kW z falownikiem 2000- 6000 obr./min dla piły ø550 mm
DRT	Manualny liniał teleskopowy z wyświetlaniem pomiaru na 3 ekranach LCD
ART.	Cyfrowy wyświetlacz pochyłu wózka poprzecznego pod kątem ±46°
PLS	Cyfrowy wyświetlacz pochyłu
PRN	Manualne ramię dociskowe, wysokość robocza 0 – 210 mm
PRP	Pneumatyczne ramię dociskowe, wysokość robocza 0 – 90 mm
PPR	Pneumatyczne ramię dociskowe sterowane radiowo, wysokość robocza 0 – 90 mm
PPN3,2	Długi docisk pneumatyczny dla wózka 3200 mm
PPN3,8	Długi docisk pneumatyczny dla wózka 3800 mm
GPC1500	Liniał równoległy sterowany elektrycznie z podporą
GPS1500	Liniał równoległy sterowany elektrycznie na śrubach kulowych (5CNC)
LAS	Tarcza główna o średnicy 350 mm
SPR	Urządzenie smarujące do obróbki materiałów mających tendencję do topienia się podczas cięcia (materiały plastikowe, profile aluminiowe)
PES	Dodatkowe ramię podparcia wózka poprzecznego
RTP	Liniał do cięć równoległych (1100 mm)
RTPD	Cyfrowy liniał do cięć równoległych (1100 mm)
